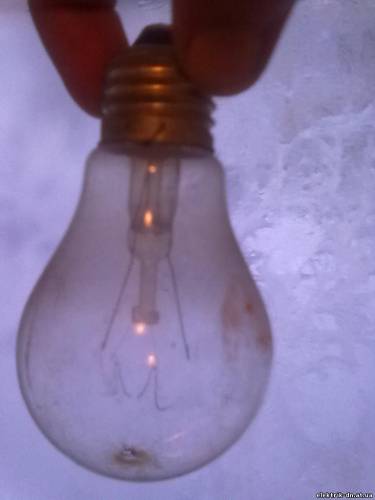

Стимулом для написания этой статьи послужила сгоревшая лампа накаливания у меня дома.
Без света в ванной комнате никак нельзя, а покупать лампочки для электрика професионала как-то западло. Решил немного поремонтировать энергосберегающую лампу - эту тему я уже поднимал в статье как отремонтировать энергосберегающую лампу, тока там говорилось как слепить из рабочего баласта и колбы лампу, а у меня рабочих баластов не осталось как бы вообще, только гора этих самых колб. Было принято решение собрать самому электронный баласт, я ведь жеш специалист... Отложив все свои неотложные дела и спулив все входящие заказы по электрике своим коллегам, я грамотно погрузился в эту затею с головой. Выбрал самую на мой взгляд простую электронную схему и приступил к кулибиничеству:)

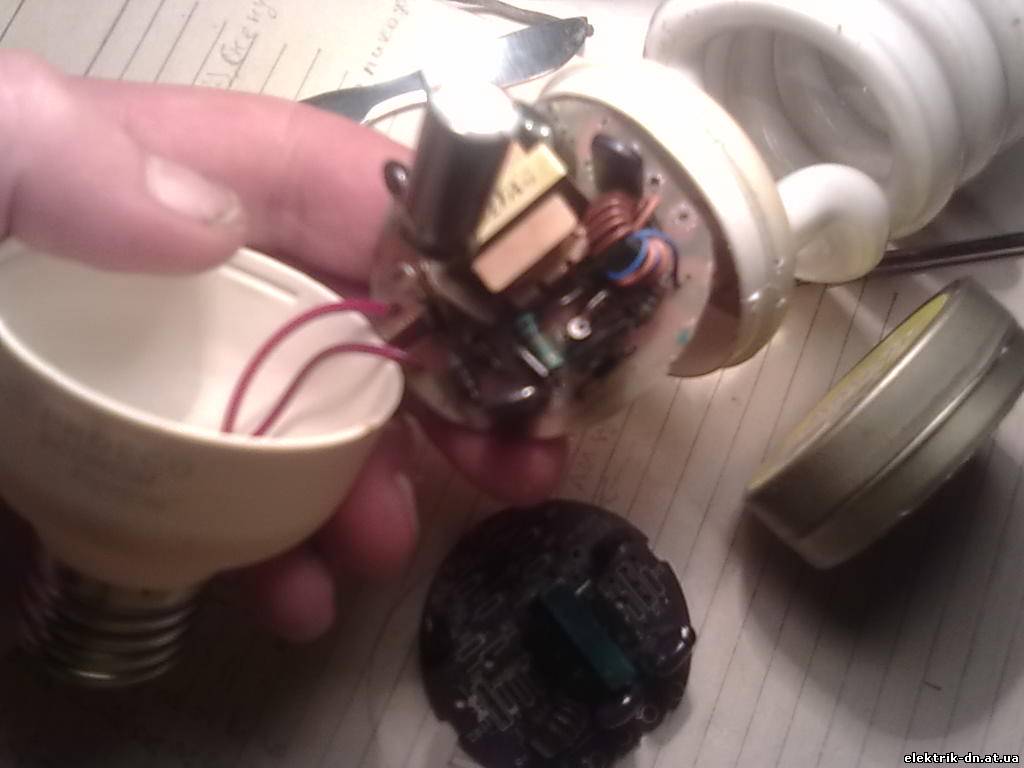

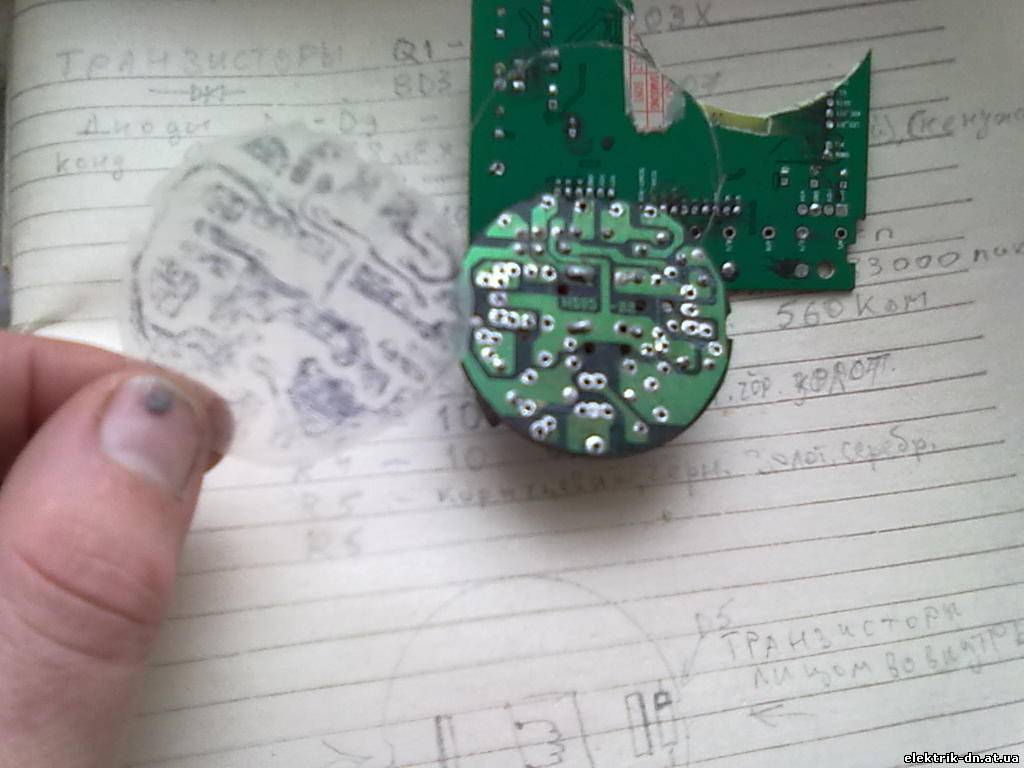

Я разобрал рабочую лампу и занялся изготовлением копии печатной платы. Фольгированого текстолита у меня естественно небыло, поэтому здесь кстати пригодилась плата с поломаного DVD плеера

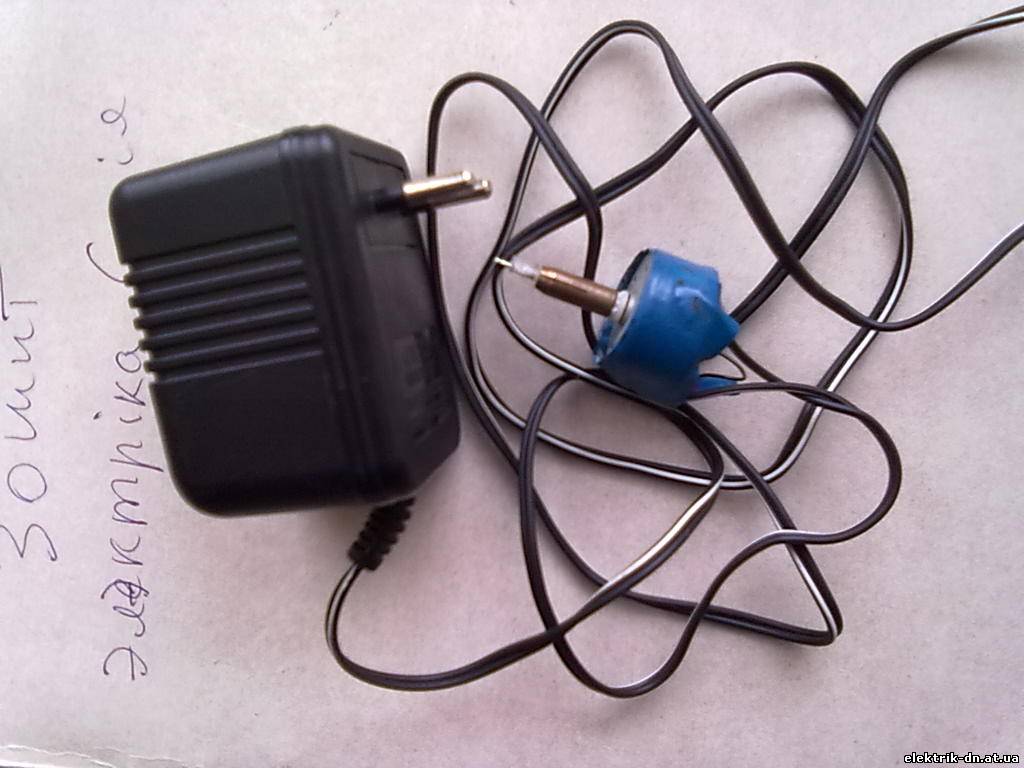

Плеер мне подогнал мой знакомый Вася, который поругавшись со своей женой, растоптал его жестоко ногами, а на следующий день принёс мне DVD как бесценный подарок, ну не выкидывать жеш. Травить дорожки на плате оказалось тоже нечем, пришлось вырезать всё скальпелем. Дырочки на плате сверлил самодельной ЭЛЕКТРОдрелью, кстати моторчик для дрельки приспособил с того же Васиного DVD плеера.

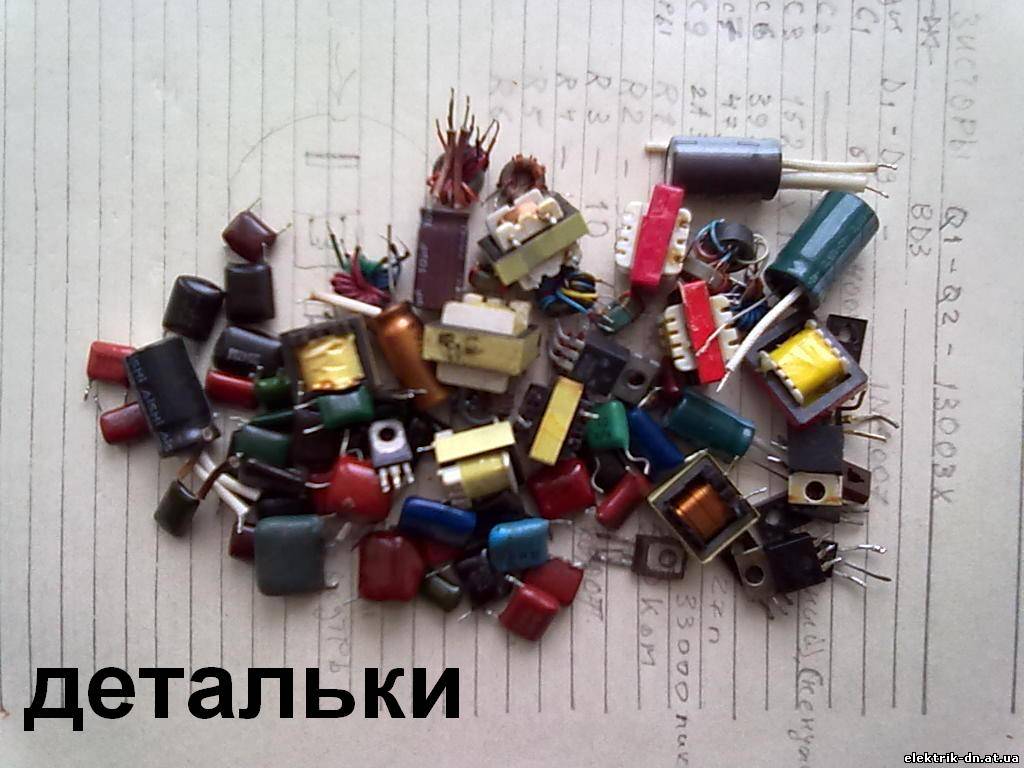

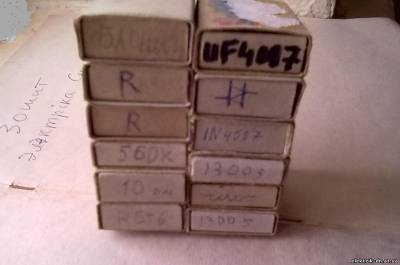

Собрал все детальки по списку. Даже ради такого случая я сделал специальный такой магазинчик со спичечных коробок.

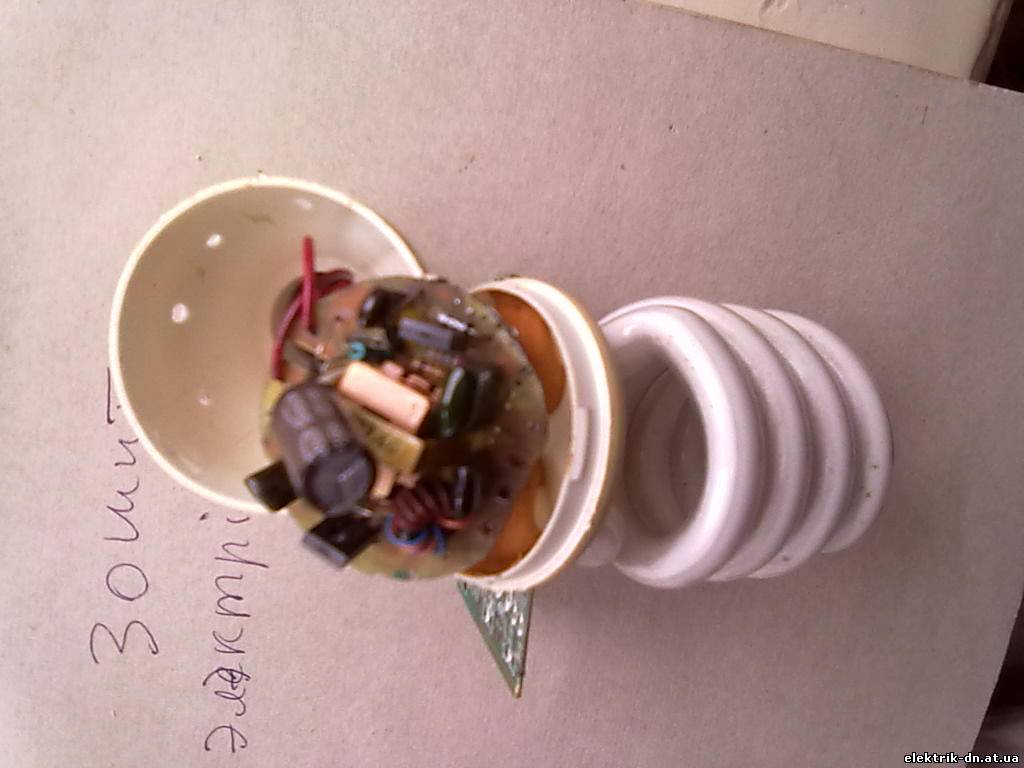

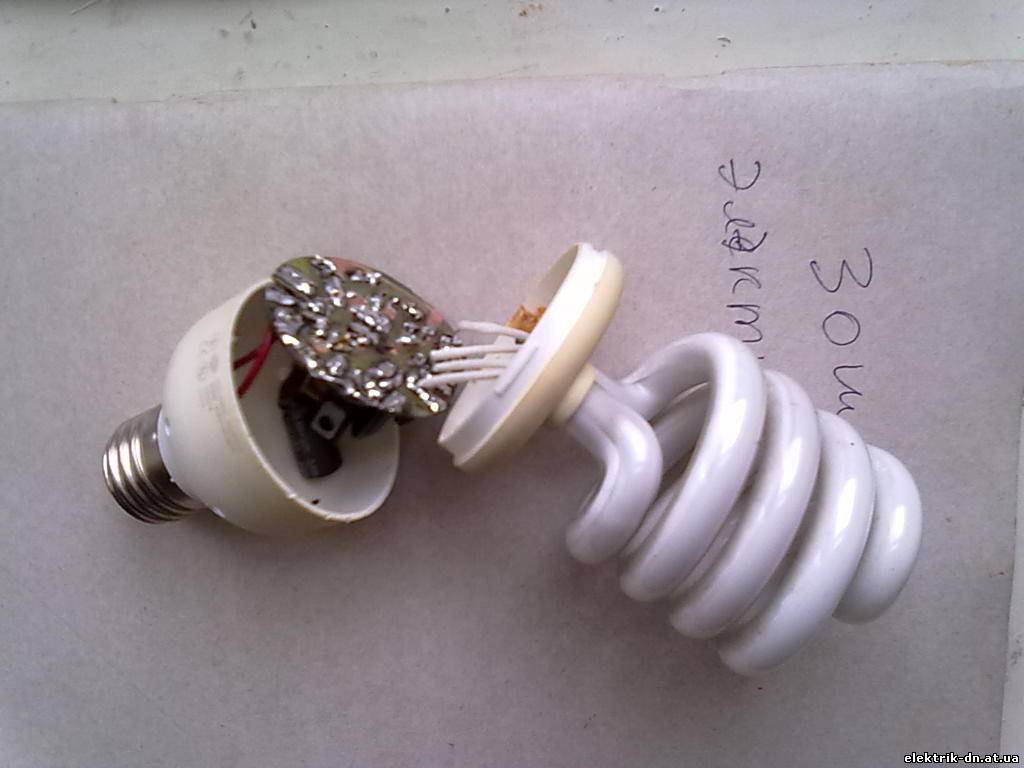

вот список деталей которые я использовал в этой схеме: транзисторы Q1-Q2 - 13003 какая то хуйня похожая на обычный диод но прибором не звонится. проверяется на работоспособность путём замены её в рабочей лампе.на принципиальной схеме нарисована как два диода навсречу друг другу. ->|<- называется BD3 диоды 9 штук все IN4007 кондёры С1 - 6,8 mF x 400v - электролит С2 - 152J х 1000V - на импортных номиналах конденсаторов последняя цифра означает количество нулей. в данном случае 152 будет читаться ка 1500 пикофарад, или 1,5 нонафарада 1n5 С3 - 392J х 1200V С4 - 473J х 400V С5 - 2А333J - такого номинала у меня не оказалось в наличии и вместо 33n я впаял 27n резисторы R1 - R2 - 560кОм R3 - R4 - 10 Ом R5 - R6 - по ходу 2 Ома или чтото подобное ферритовое колечко выбрал самое помощнее, вот тока вместо 9-ти витков на нём было всего 5, если честно очень сомневался что будет работать схема. Хочу заметить что принципиальной схемы данного баласта у меня нет, а зарисовывать всё это дело небыло необходимости. Я всего лишь всё скопировал с рабочего баласта. Вооружонный паяльником через пару часов у меня получился такой вот вполне культурный электронный баласт.

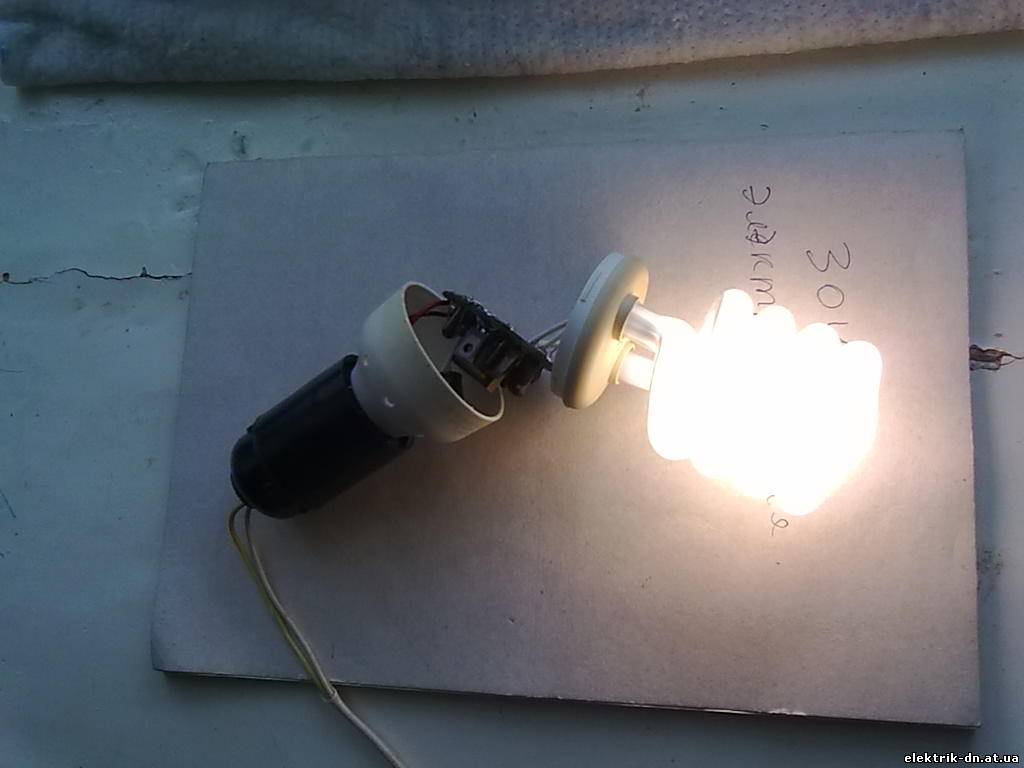

Если честно я не был уверен до конца в успехе всей этой грамотной затеи. Какова же была моя радость когда вся эта байда заработала :)
Теперь с гордостью сижу и думаю про себя - вот это я жеш квалифицированный специалист электрик, ёпти :) :suspect:
